Kuinka pultteja ja muttereita tulee käyttää pysyviin liitäntöihin?

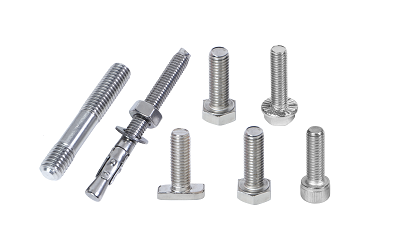

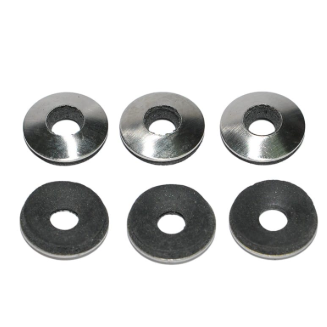

Jiaxing Aoke valmistaa täydellisen valikoimanpultit, pähkinät, ja erilaisiaaluslevyt. Varastossamme on litteitä aluslevyjä, jousialuslevyjä, lukkoaluslevyjä ja neliömäisiä aluslevyjä, jotka täyttävät kaikki sähköjohdotuksen, laitteiden asennuksen ja rautalaitteiston asennusvaatimukset. Tuotamme kuumasinkittyä, ruostumatonta terästä ja lujia komponentteja erilaisista materiaaleista tarpeisiisi. Kierteet on tarkkuustyöstetty estämään kierteiden kuoriutuminen tai irtoaminen kiristyksen aikana. Pystymme toimittamaan kokonaisia ​​rakennuserittelyjen mukaisia ​​kokonaisuuksia, jolloin yksittäisten komponenttien hankinnasta ja koordinoinnista ei tarvitse vaivaa.(Seuraavat kuvat näyttävät vain valikoiman tuotteistamme)

Kun vakiopultteja käytetään pysyviin liitäntöihin, niiden on täytettävä seuraavat vaatimukset:

1. Yleisissä pulttiliitoksissa litteät aluslevyt tulee asettaa sekä pultin kannan että mutterin alle laakeripinta-alan lisäämiseksi.

2. Litteät aluslevyt tulee sijoittaa sekä pultin kantaan että mutterin puolelle. Yleensä pultin pään puolelle ei saa asettaa enempää kuin kaksi litteää aluslevyä ja mutterin puolelle enintään yksi litteä aluslevy.

3. Pulteissa, jotka on suunniteltu estämään löystyminen ja ankkuripultteja, tulee käyttää muttereita, joissa on löystymisenestolaitteita tai jousialuslevyjä. Jousialuslevyt on asetettava mutterin puolelle.

4. Pulttiliitoksissa, joihin kohdistuu dynaaminen kuormitus tai kriittiset kohdat, jousialuslevyt on asennettava suunnitteluvaatimusten mukaisesti. jousialuslevyt on asetettava mutterin puolelle.

5. Kun I-palkkeja tai kanavaosia yhdistetään viistoliitoksella, on käytettävä viistettyjä aluslevyjä sen varmistamiseksi, että mutterin ja pultin kannan laakeripinnat ovat kohtisuorassa varteen nähden.

Vaatimukset pulttien asennuspaikoille

Sähköliitännät

Ulkoisten ensiöjohdotusliitäntöjen tulee käyttää kuumasinkittyjä pultteja. Pultit on varustettava litteillä aluslevyillä ja jousialuslevyillä. Kiristyksen jälkeen pultin tulee työntyä esiin 2-3 kierrettä.

Jokainen pultti on yhdistettävä kahdella litteällä aluslevyllä, yhdellä jousialuslevyllä ja yhdellä mutterilla.

Aseta asennuksen aikana yksi litteä aluslevy pultin kannan puolelle ja yksi litteä aluslevy ja yksi jousialuslevy mutterin puolelle siten, että jousialuslevy on mutteria vasten.

Sähkölaitteiden asennus

Kun muuntajat tai jakokotelon jalustat kiinnitetään rautaliittimiin kanavateräksellä, jossa on urapultit, jokainen pultti tulee yhdistää yhdellä mutterilla, yhdellä uralevyllä ja yhdellä litteällä aluslevyllä.

Kun kiinnitetään kanavateräksellä litteillä pulteilla, jokainen pultti tulee yhdistää kahdella litteällä aluslevyllä, yhdellä jousialuslevyllä ja yhdellä mutterilla.

Aseta asennuksen aikana yksi litteä aluslevy pultin kannan puolelle ja yksi litteä aluslevy ja yksi jousialuslevy mutterin puolelle siten, että jousialuslevy on mutteria vasten.

Erotuskytkinten, sulakkeiden ja ylijännitesuojainten liittämiseen rautaliittimiin käytetään periaatteessa laitevalmistajan toimittamia kiinnityspultteja.

Kiinteät rautaliittimet

Kun rautaliittimien pultinreiät ovat pyöreitä, jokaisessa pultissa on yksi mutteri ja kaksi litteää aluslevyä. Kun pultin reiät on uritettu, jokainen pultti on paritettu yhdellä mutterilla ja kahdella nelikulmaisella aluslevyllä. Aseta asennuksen aikana yksi litteä aluslevy (tai neliömäinen aluslevy) sekä pultin pään että mutterin puolelle.

Käytettäessä kaksipäisiä pultteja rautaliittimiin, pultin molempiin päihin tulee olla yksi mutteri ja yksi litteä aluslevy (tai neliömäinen aluslevy).

Kanavan teräksen ja I-palkkien laippojen kaltevien pintojen pulttiliitoksissa käytä kartiolevyjä aina kun mahdollista varmistaaksesi, että mutterin ja pultin kannan tukipinnat ovat kohtisuorassa varteen nähden.

Pultin kierteitysvaatimukset

1. Kolmiulotteiset rakenteet:

Vaakasuunnassa: sisältä ulospäin; pystysuunnassa: alhaalta ylöspäin.

2. Kaksiulotteiset rakenteet:

Linjaa pitkin: kaksipuolisille komponenteille, sisältä ulospäin; yksipuolisille komponenteille virtalähteen puolelta tai tasaiseen suuntaan; linjan poikki suunnassa: molemmilla puolilla, sisältä ulospäin; keskellä, vasemmalta oikealle (virran vastaanottopuolelle päin) tai tasaiseen suuntaan; pystysuunnassa: alhaalta ylöspäin.

3. Muuntajaalustan tasomaiset rakenteet:

Käytä muuntajan korkea- ja pienjänniteliittimiä vertailupisteinä, reititä pienjänniteliittimestä suurjänniteliittimeen; käyttämällä muuntajaa ja sähköpylvästä vertailupisteinä, reititä muuntajan puolelta sähköpylvään puolelle (sisältä ulos).

Pulttien kiristysvaatimukset

Liitospultit kiristetään yksitellen. Jos pultissa tai mutterissa havaitaan irronneita kierteitä tai mutterin kuluneita reunoja, jotka aiheuttavat avaimen luistamisen, pultti ja mutteri on vaihdettava.

Pultti kokoonpano

• Ennen kokoamista, tarkasta silmämääräisesti liitettävien osien pultit, mutterit ja kierrereiät. Niissä ei saa olla kolhuja tai naarmuja, ja niiden tulee olla piirustuksen eritelmien mukaisia.
• Älä vahingoita pultin kierteitettyä osaa kokoamisen aikana.
• Pultin pään ja mutterin päätypinnan aluslevyjen on koskettava tasaisesti kiinnitetyn osan pintaa; niitä ei saa kallistaa, ja vasaralla lyöminen kahden pinnan välisen kosketuksen pakottamiseksi ei ole sallittua. Pultin varressa ei saa olla taipumista tai muodonmuutoksia.
• Yhdistettävien osien tulee olla tasaisesti puristettuja, sopia tiukasti yhteen ja kiinnitettävä kunnolla.
• Pultteja ja muttereita kiristettäessä sopimattomien jakoavainten käyttö on ehdottomasti kielletty.
• Kun asennat pultteja ja ruuveja, kiristä ne käsin yli 2–3 kierreväliä, ennen kuin kiristät ne kokonaan avaimella tai sähkötyökalulla.
• Huolehdi pulttien ja muttereiden asennuksen aikana liitettyjen osien maalipinnan, pinnoitteen ja pulttien ja muttereiden päiden suojaamisesta; nämä eivät saa vaurioitua.
• Mutterin kiristyksen jälkeen pultin kannan tulee työntyä 2–3 kierreväliä mutterin päätypinnan ulkopuolelle; sekä mutterin että aluslevyn tulee olla kytkettyä komponenttia vasten kääntöpuolensa.
• Kun pultit on kiristetty, kiinnitä maalimerkki; merkki on tyypillisesti punainen piste pultin ja mutterin kosketuskohtaan. Väri voi vaihdella sovelluksesta riippuen, mutta sen on oltava selvästi erotettavissa.
